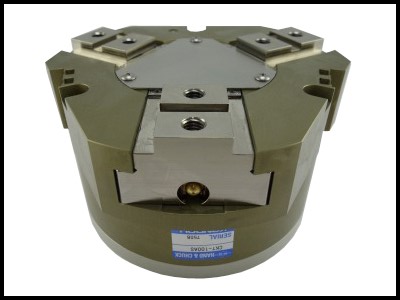

CKTT 耐熱大把持力チャック
周囲温度150℃に対応した大把持力チャック
■周囲温度150℃まで対応。
■ダイレクトドライブ方式による高把持力とロングストロークを実現。
■衝撃に強いT型スライドガイドの採用により、ロング爪にも対応。
■高さを低くおさえた省スペース設計。

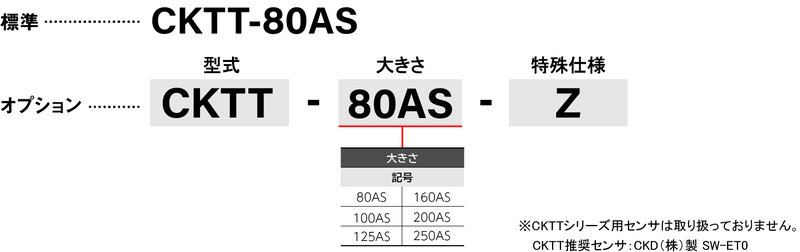

型式表示方法
仕様
表はスライドします →
| 型式 |
CKTT-80AS |
CKTT-100AS |
CKTT-125AS |
CKTT-160AS |
CKTT-200AS |
CKTT-250AS |
|---|---|---|---|---|---|---|
| 駆動源 | エアー0.3～0.7MPa | |||||
| 潤滑 | 無給油またはタービン油１種（ISO VG32） | |||||
| 周囲温度 （℃） | 5～120 | |||||
| 動作ストローク（mm） | 22 | 26 | 32 | 50 | 60 | 70 |
| シリンダ径（mm） | φ80 | φ100 | φ125 | φ160 | φ200 | φ250 |
| ロッド径（mm） | φ16 | φ20 | φ24 | φ30 | φ36 | φ40 |
|
内部容積［往復］ （cm3／回） |
170.5 | 284.8 | 525.3 | 987 | 1854 | 3392 |
| 繰り返し精度 （mm） | ±0.03 | |||||
| 本体質量 （kg） | 1.48 | 2.52 | 5.03 | 10 | 17 | 27 |
ダウンロード
カタログ（仕様書・寸法図）
カタログダウンロード| 型式規格 | オプション | DXFデータ | STEP、IGESデータ |
|---|---|---|---|
| CKTT-80AS | T：耐熱 |  | |
| CKTT-100AS | T：耐熱 | | |
| CKTT-125AS | T：耐熱 | | |
| CKTT-160AS | T：耐熱 | | |
| CKTT-200AS | T：耐熱 | | |
| CKTT-250AS | T：耐熱 | | |
