ストッカー
多段積みストッカー（インデックス式/パレット式）
加工機用ストッカーのスタンダードモデル
インデックス式（6ST)
仕様
|

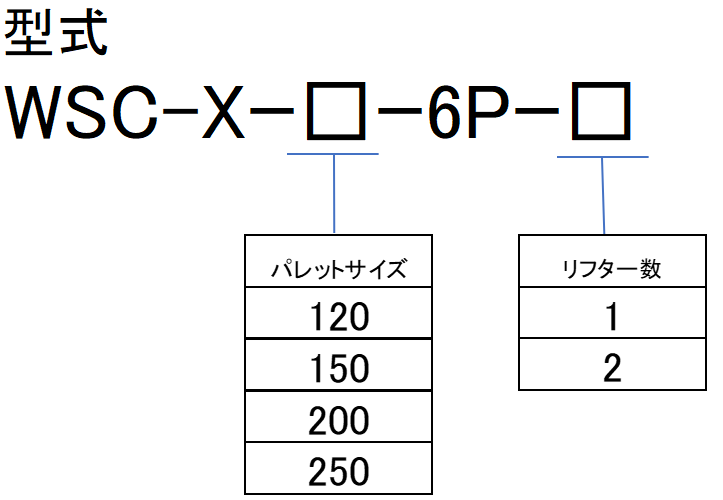

型式 |
WSC-X-120-6P | WSC-X-150-6P | WSC-X-200-6P | WSC-X-250-6P |
|---|---|---|---|---|
| ワーク経 | Φ25～Φ120 | Φ25～Φ150 | Φ25～Φ200 | Φ25～Φ250 |
| ワーク厚み |
10mm以上 |
|||
| パレット積上高 |
460mm |
|||
|
パレット積載重量 |
30kg | |||
| リフター数 | １または２ | |||
パレット式（10ST/16ST/20ST)
仕様

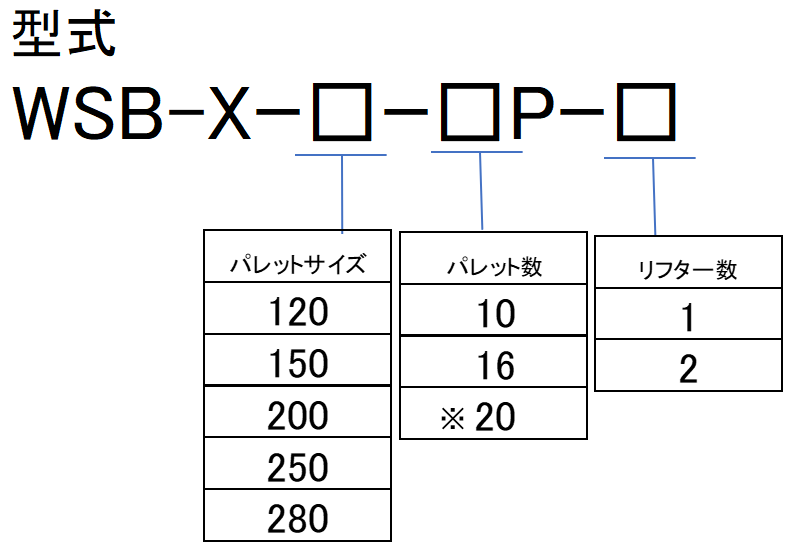

| 型式 | WSB-X-100 | WSB-X-150 | WSB-X-250 | WSB-X-280 |
| ワーク経 | Φ25～Φ100 | Φ25～Φ150 | Φ25～Φ250 | Φ25～Φ280 |
| パレット数 | 10、16，20 | 10、16 | ||
| ワーク厚み |
10mm以上 |
|||
| パレット積上高 | 460mm | 400mm | ||
| パレット積載重量 | 30kg | 50kg | ||
| リフター数 | 1または２ | |||
特徴
●積上げ可能ワークを大量ストック・長時間稼働
●シンプルで低コスト
●フランジワークに最適
ボックスチェンジャー
ボックス式でワーク同士の接触防止
台車式
特徴
●ボックス式のためワークに傷がつきにくい
●台車ごと移動で楽々入れ替え
仕様
| 型式 | WSK-A-400 |
| ボックスサイズ | 縦600mm×横400mm |
| ボックス重量 | 25kg/箱（ワーク含） |
| ボックス積上げ高さ | 700mm |
| ボックス交換時間 | 15秒 |
コロコン式
特徴
●大量ストック可能
●ストック量に応じてコロコン長さ変更可能
仕様
| 型式 | WSK-B-400 |
| ボックスストック数 | 2列 |
| ボックスサイズ | 縦600mm×横400mm |
| ボックス重量 | 25kg/箱（ワーク含） |
| ボックス積上げ高さ | 700mm |
| ボックス交換時間 | 15秒 |
上下段式
特徴
●省スペース
●大量ストック可能
仕様
| 型式 | WSK-C-400 |
| ボックスサイズ |
縦400mm×横400mm ×高120mm |
| ボックス重量 | 10kg/箱（ワーク含） |
| ストック量 | 4段×3列 |
|
コンベア 可搬重量 |
90kg |
|
ボックス 交換時間 |
８秒 |
| 許容段積高さ | 360mm |
