インデックスタイプ
高速インデックス
| 名称 | インデックス式 |
| 装置サイズ | 500×700×1600(h)mm |
| ワークサイズ | |
| ワーク供給 | 回転テーブル |
| サイクルタイム (処理スピード) |
1秒(0.1秒) |
| カメラ台数 | 2台 |
| 画素数 | 30万画素 |
| 検査システム | 視覚センサ1 |
| 検査照明 | カメラ内蔵LED |

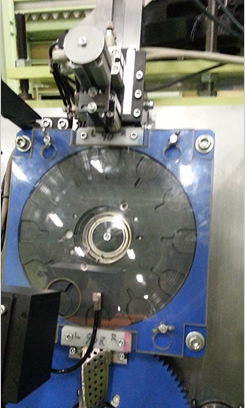

P&Pインデックステーブルタイプ
| 名称 | P&Pインデックス テーブルタイプ |
| 装置サイズ | 800×800×400(h)mm |
| ワークサイズ | φ30mm×60mm以下 |
| ワーク供給 | IN装置必要 ストック量 0個 |
| ワーク排出 | OUT装置必要 ストック量 0個 |
| サイクルタイム (処理時間) |
6秒(0.1秒) |
| カメラ台数 (撮影箇所) |
標準2台 最大4台 |
| 検査範囲 | ワーク端面 ワーク回転可能 (2ポジション) |
| NG時 | NG信号 |
| 特徴 |
IN/OUTがP&P |
| 1日の検査数 (10時間稼動) |
6000個 |
| 1ヶ月の検査数 (20日間稼動) |
12万個 |
| 装置オプション | NG振り分け機能 カウンタ シグナルタワー |
