チャック
プッシャ内蔵チャック （二方爪タイプ）
CKPB
煩わしいプッシャ部の設計不要。
■用途スペースに合わせて3 ヶ所から取付け可能。
■チャック・プッシャ各シリンダにセンサ取付け可能。
■仕様に合わせて、2爪・3 方爪が選べます。

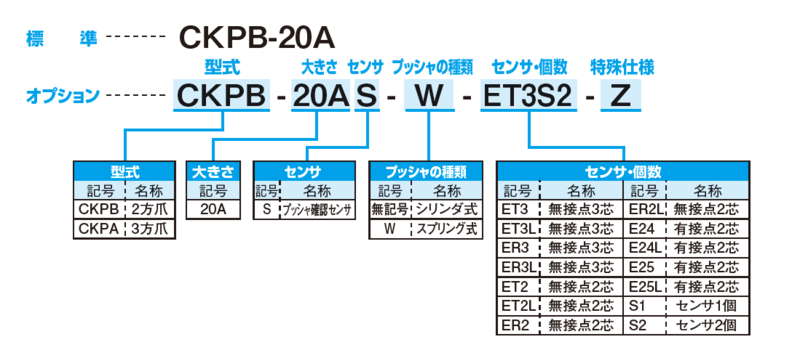

型式表示方法
仕様
表はスライドします →
| 型式 | CKPB-20A | |||
|---|---|---|---|---|
| 駆動源 | エアー0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン1 種（ISO VG32） | |||
| 周囲温度 （°C） | 5～60 | |||
| 動作ストローク（mm） | 6 | |||
| シリンダ径（mm） | φ20 | |||
| ロッド径（mm） | φ15 | |||
| 内部容積[往復] （cm³/回） | 0.8 | |||
| 繰り返し精度（mm） | ±0.01 | |||
| プッシャ押込力 | シリンダ式0.5MPa 時（N） | 10 | ||
| スプリング式（N） | 1.7～3.4 | |||
| プッシャストローク（mm） | 5 | |||
| 本体質量 （kg） | 0.36 | |||
ダウンロード
カタログ（仕様書・寸法図）
カタログダウンロード| 型式規格 | オプション | DXFデータ | STEP、IGESデータ |
|---|---|---|---|
| CKPB-20A | Z：特殊加工 |  | |
